Comprensión de las tolerancias de mecanizado CNC para piezas de precisión ±0,01 mm: una guía para el control de calidad y costos

Las tolerancias del mecanizado CNC son fundamentales para lograr piezas funcionales de alta calidad, esenciales para industrias como la automoción, la construcción de maquinaria y la automatización. Como proveedor de primer nivel, CNCRUSH aporta más de 12 años de experiencia para cumplir con requisitos de tolerancia complejos con precisión y rentabilidad. Este artículo explora los estándares, consideraciones y estrategias en tolerancias CNC para ayudar a los diseñadores y fabricantes a optimizar sus proyectos.

¿Qué es la precisión en el mecanizado CNC?

Las piezas de precisión son fundamentales para el proceso de mecanizado CNC y definen el rango permitido de desviación en las dimensiones de las piezas. En la fabricación, esto suele medirse en tolerancias, como ±0,005 pulgadas o más estrictas para aplicaciones muy específicas. Tolerancias más estrictas garantizan un mejor ajuste y funcionamiento, especialmente en conjuntos donde las piezas deben interactuar sin problemas, como en aplicaciones automotrices y de automatización.

Tipos de tolerancias de mecanizado CNC y sus usos

Comprender los tipos de tolerancias es fundamental para seleccionar la adecuada para piezas específicas.

1. Tolerancias estándar: La tolerancia estándar de ±0,005 pulgadas o ±0,13 mm es común para aplicaciones generales.
2. Limitar tolerancias: Definido como un rango en lugar de una desviación, utilizado para piezas de precisión en automatización.
3. Tolerancias bilaterales y unilaterales: Bilateral permite desviación en ambos lados, unilateral en solo uno, ideal para piezas que necesitan ajustes exactos.
4. Dimensionamiento y tolerancias geométricas (GD&T): Especifica la alineación de forma y características, fundamental para ensamblajes complejos y de automoción.

Beneficios de seleccionar las tolerancias adecuadas para los servicios de mecanizado CNC

Seleccionar tolerancias óptimas es fundamental para servicios de mecanizado CNC eficientes, lo que afecta el costo, el tiempo de entrega y la funcionalidad.

• Rentabilidad: Las tolerancias más estrictas a menudo requieren más trabajo y tiempo. Las tolerancias estándar son más rentables para piezas que no requieren una precisión exigente.
• Integridad del ensamblaje: Las piezas de precisión con las tolerancias correctas reducen el riesgo de problemas de ensamblaje, especialmente para piezas fresadas por CNC y Piezas torneadas CNC.
• Eficiencia de materiales: Las tolerancias demasiado estrictas pueden desperdiciar material, mientras que las tolerancias más flexibles pueden comprometer la funcionalidad.

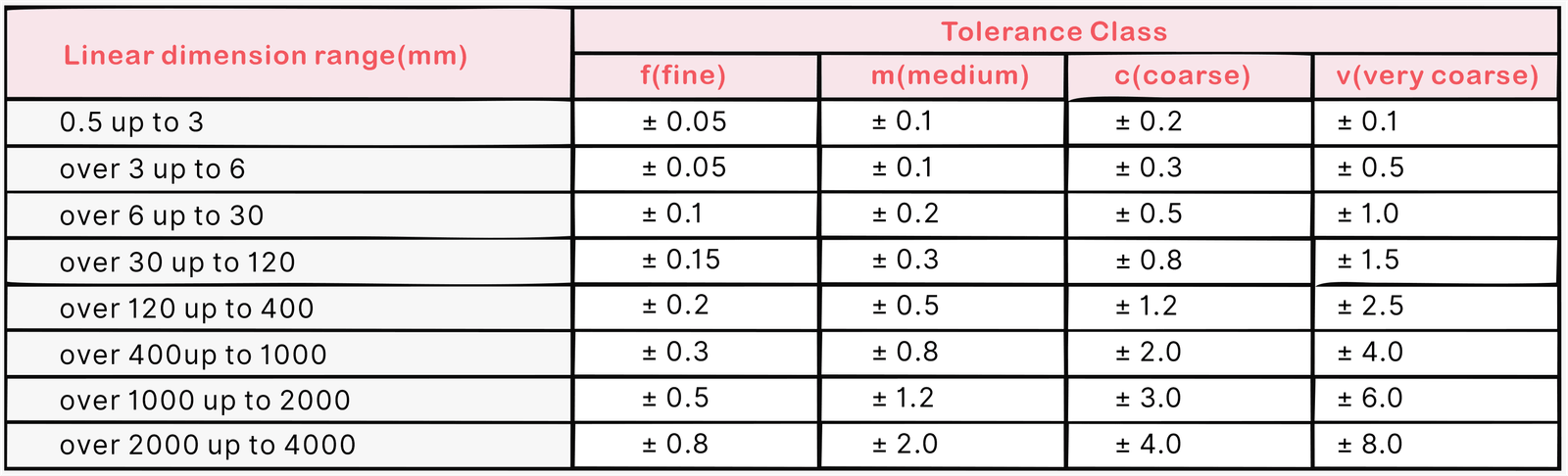

Tabla: Tolerancias estándar entre tipos de mecanizado CNC

Factores que afectan las tolerancias del mecanizado CNC

1. Elección de materiales: Los materiales más blandos pueden deformarse fácilmente, mientras que los más duros, como el acero, tienen tolerancias más estrictas pero requieren un mecanizado cuidadoso.
2. Acabado superficial: Los acabados como el anodizado o el recubrimiento en polvo pueden alterar ligeramente las dimensiones de la pieza.
3. Calidad de la herramienta de corte: Las herramientas de alta calidad son esenciales para el mantenimiento de las piezas de precisión.
4. Tipo de máquina y condición: Las máquinas CNC avanzadas pueden lograr tolerancias más estrictas, especialmente los modelos multieje utilizados para piezas torneadas CNC complejas.

Consideraciones sobre materiales para piezas de precisión mecanizadas por CNC

Las propiedades del material influyen significativamente en las tolerancias alcanzables:

• Rieles: El acero y el aluminio son comunes, con buena estabilidad para tolerancias estrictas.
• Plástica: Tiende a expandirse y contraerse, necesitando tolerancias más flexibles.
• compuestos: Requieren un equilibrio entre tolerancia y consideraciones específicas del material.

El costo de tolerancias de mecanizado CNC más estrictas

Tolerancias más estrictas generan costos más altos debido al mayor tiempo de mecanizado, desgaste de herramientas y posible desperdicio de material. Al comprender la aplicación, los fabricantes pueden determinar si una tolerancia estándar es aceptable o si se requiere precisión.

Garantizar la calidad con tolerancias de mecanizado CNC

Garantizar que las piezas cumplan con los requisitos de tolerancia a menudo implica medidas de garantía de calidad como:

• Inspección dimensional: Usar herramientas como calibradores, micrómetros y máquinas CMM.
• Análisis GD&T: Especificar la orientación, la posición y el perfil puede ayudar a garantizar la funcionalidad y reducir las fallas de ensamblaje.
• Comprobaciones de alineación de herramientas: Esencial para mantener la precisión durante toda la producción.

Cuándo y dónde utilizar piezas de precisión con tolerancias estrictas

Las piezas de precisión con tolerancias estrictas son particularmente útiles en:

• Automotor: Garantizar el encaje del montaje en los componentes del motor.
• Construcción de maquinaria: Garantizar un funcionamiento consistente en sistemas automatizados.
• Automatización: Componentes en conjuntos robóticos que requieren movimientos exactos.

Consejos para elegir las tolerancias adecuadas

1. Identificar partes críticas: enfoque las tolerancias en características esenciales, como las uniones en piezas torneadas por CNC.
2. Consulta con expertos: En CNCRUSH, ayudamos a los clientes a determinar las tolerancias necesarias.
3. Equilibrar costo y función: Seleccione únicamente tolerancias estrictas cuando sean funcionales, rentables y cruciales para el éxito de la pieza.

Preguntas frecuentes: Tolerancias de mecanizado CNC para piezas de precisión

• ¿Qué se considera una tolerancia estricta en el mecanizado CNC? Las tolerancias estrictas suelen oscilar alrededor de ±0,001 pulgadas. Son vitales para piezas que requieren una alineación estricta, como engranajes en automatización.
• ¿Cómo afectan los materiales a las tolerancias del CNC? Los materiales más blandos son más difíciles de mecanizar con tolerancias estrictas, mientras que metales como el acero y el aluminio pueden lograr una mayor precisión.
• ¿Cuándo es necesario GD&T? Para piezas de precisión que requieren orientación y posicionamiento específicos, las tolerancias GD&T garantizan una precisión más allá de los límites de dimensiones simples.
• ¿Por qué son importantes las tolerancias en las piezas de automóviles? Las tolerancias de Precision Parts garantizan que cada pieza se integre perfectamente en conjuntos complejos, lo que reduce el desgaste y mejora la confiabilidad.

¿Por qué elegir CNCRUSH para su servicio de mecanizado CNC?

Con más de 12 años de experiencia y conocimientos, CNCRUSH ofrece servicios confiables de mecanizado CNC, especializándose en piezas fresadas por CNC y piezas torneadas por CNC adaptadas a los sectores de automoción, construcción de maquinaria y automatización. Ubicada en China, nuestra tecnología avanzada garantiza que cumplamos con los estándares internacionales de precisión y eficiencia, brindando soluciones CNC personalizadas de alta calidad.

Conclusión

Seleccionar la tolerancia de mecanizado CNC correcta es fundamental para producir piezas funcionales de alta calidad. La tolerancia adecuada mejora el ajuste, reduce los costos y garantiza la consistencia. En CNCRUSH, nuestro equipo garantiza que cada proyecto cumpla con rigurosos estándares de precisión, brindando servicios a industrias globales con experiencia y tecnología de punta. Visite CNCRUSH para obtener servicios profesionales de mecanizado CNC adaptados a las necesidades de su proyecto.
